Horizontal-Kartoniermaschine

Auf der ZetVITE Basismaschine wird eine vorgeklebter Karton (Etui) so aufgestellt, dass ein Rohr entsteht. In einem weiteren Schritt wird das Produkt, ein Beutel, Blister oder ein Kartonboden horizontal in das entstandene Rohr eingeschoben. Als letztes wird die Packung verschlossen.



Der Verkauf von Ersatzteilen, sowie der Service dieser Maschinen wird heute vollständig über die TecSup GmbH gewährleistet. Dieser Schritt wurde nötig nachdem die Firma Zeiler AG u.a. den Bereich ZetEngineering an die Migros-Tochter Limmattdruck AG und diese wiederum an die RLC Packaging Group verkaufte. Im Jahre 2018 wurde die ZetEngineering ersatzlos von der RLC geschlossen.

Horizontal-Kartonier Kartons

Horizontal-Kartoniermaschine mit Etuieinschub

Horizontal-Kartoniermaschine mit Beuteleinschub

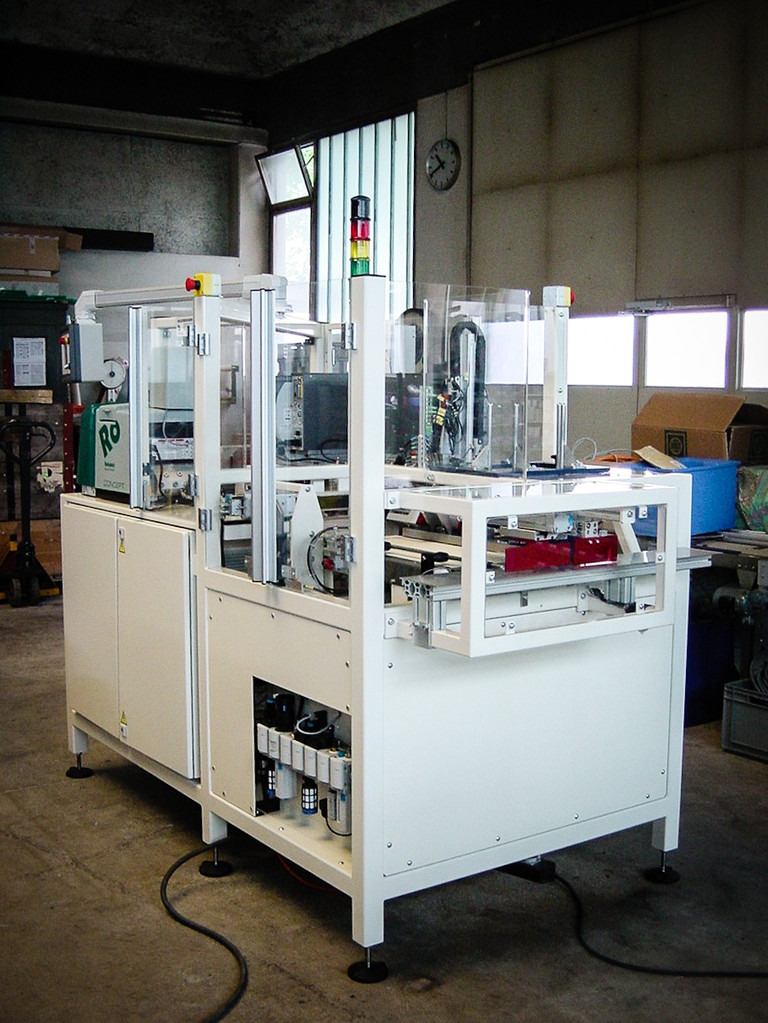

Basismaschine ZetVITE

Arbeitsweise

intermittierend



Leistungsbereich

bis 55 Takte/Minute, je nach

Material, Verpackungsformat und

Füllgut



Formatbereich

min. 50 x 25 x 100 mm

max. 170 x 80 x 240 mm

Personalbedarf

1 Person teilzeitlich zum Beschicken des Magazins und des Hotmelt- Aggregates sowie zur Überwachung der Anlage



Formatwechsel

Gewindespindel

und Austauschteile



Umstellzeit

ca. 30 Minuten


Standartausrüstung

  • Minimalstandskontrolle im Faltschachtelmagazin mit visueller Anzeige
  • ölfrei laufende Vakuumpumpe
  • Hotmelt Konturauftrag
  • elektronische Hotmelttemperaturkontrolle
  • Zeitschaltuhr
  • SPS-Steuerung

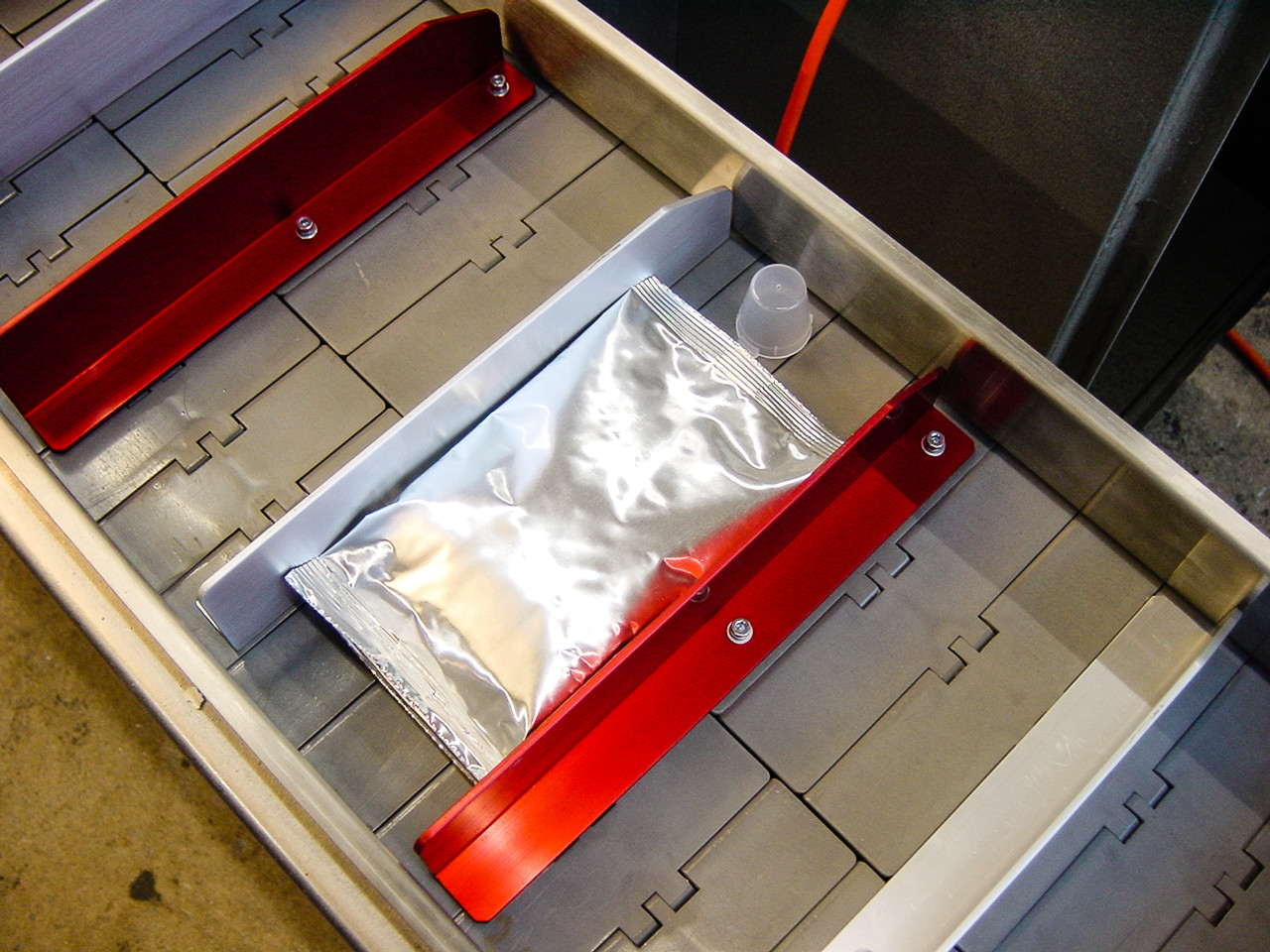

  • Plattenbandkette oder Zahnriemen für Produkte-Zuführung
  • Produkteeinschub



Zusatzausrüstung

  • Hotmeltaggregat (Robatech oder Nordson)
  • Blindpräger
  • Heisspräger
  • Etikettiergerät
  • Zentralschmierung
  • Schwenkeinleger
  • Produktegruppier- und Eintaktaggregat
  • auch als Handeinschub- ausführung lieferbar
